8. HRTEM STEM simulator ja

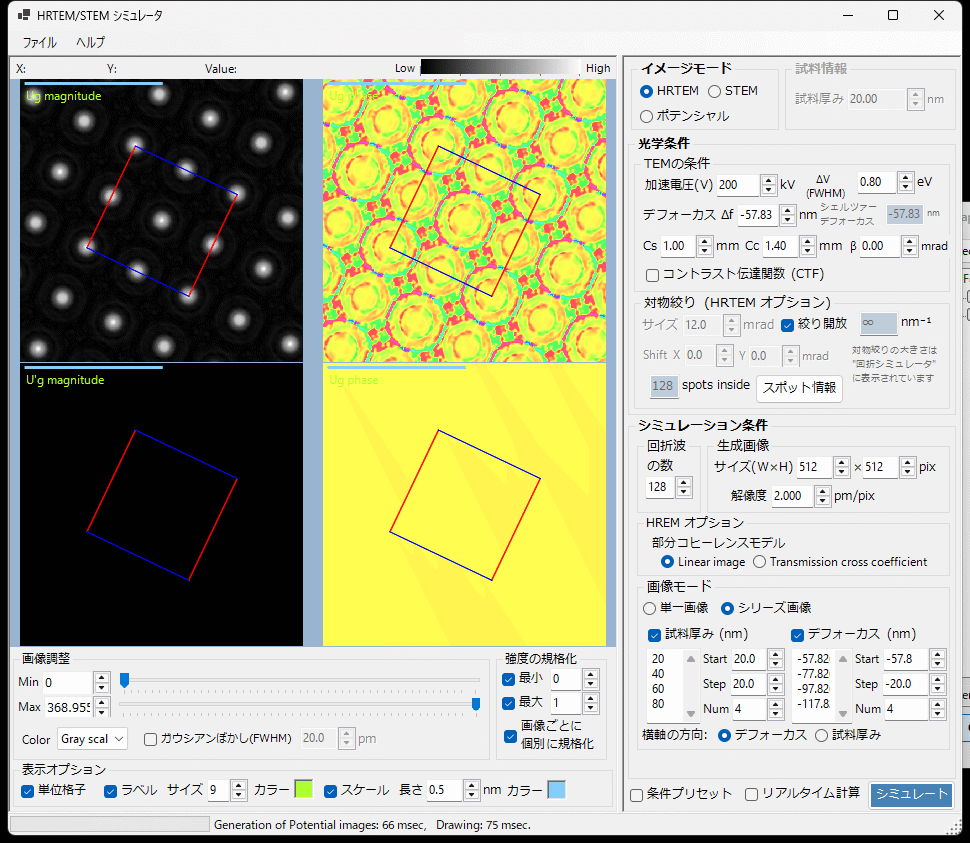

HRTEM simulation は、選択した結晶と方位に対するTEM格子縞像をシミュレーションします。Simulate image ボタンで実行します。
HRTEM.mp4
HRTEM、Potential、STEM モードから選択。

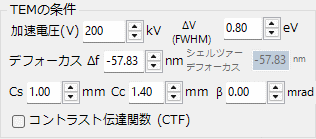

- Acc. Vol.: 加速電圧。相対論補正波長が右に表示。
- Defocus: デフォーカス値。シェルツァーデフォーカスが下に表示。

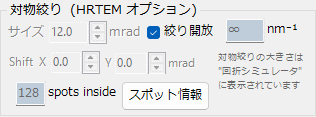

Cs, Cc, beta, delta-E。レンズ関数（PCTF、空間・時間コヒーレンスエンベロープ）。対物絞り。

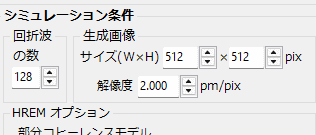

- Max Bloch waves: 計算に使用するブロッホ波の最大数
- 部分コヒーレンスモデル: 準コヒーレント（高速）またはTCC（正確）
- Single / Serial モード

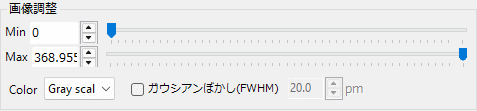

ラベル（厚さ・デフォーカス）、スケールバー、単位格子グリッドの設定。
STEM.mp4
| 検出器 | 範囲 | 主な寄与 |
|---|---|---|
| BF, ABF | 収束角内 | 弾性散乱 |
| LAADF, HAADF | 収束角外 | 非弾性散乱 (TDS) |
重要: 非弾性散乱強度の計算には、原子の温度因子をゼロ以外に設定する必要があります。不明な場合は B = 0.5 Ų に設定してください。
