TableDesigner是一个配合PowerDesigner 16使用的表设计工具，它监控原型图表单的截图，调用大模型接口对表单截图进行分析并生成sql， 然后通过sql分析工具完成字段分析，最后把分析结果插入到PowerDesigner的PDM文件中，也就是说只需要通过截图操作就完成粗略的表设计。
通过这种自动化工具可以减少使用PowerDesigner进行表设计时的繁琐的字段添加和编辑工作，从而可以有更多的精力可以投放在业务理解中，达到减少设计错误的目的。
-

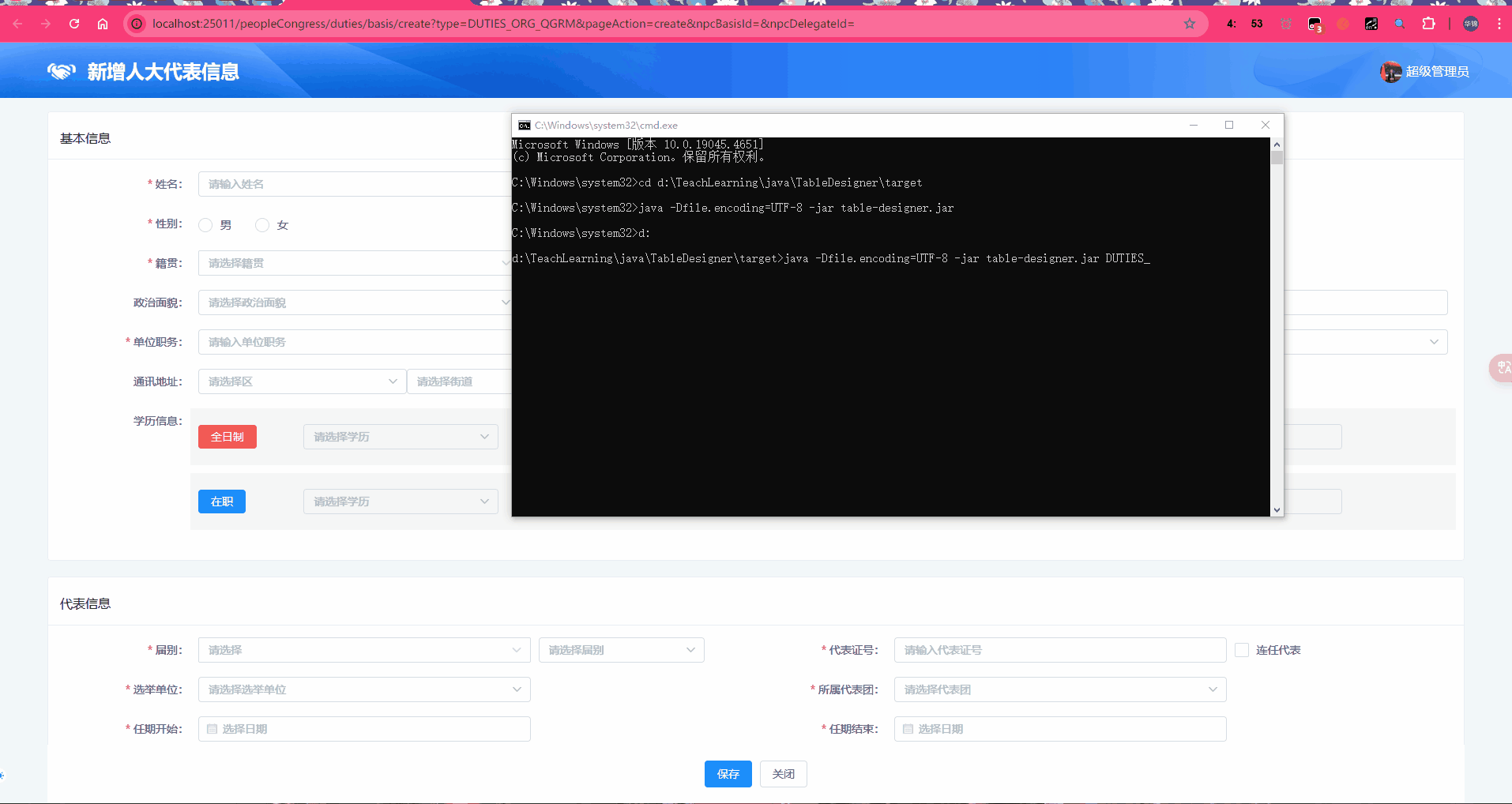

启动工具（启动前先进行配置，见配置说明部分）
java -Dfile.encoding=UTF-8 -jar table-designer.jar xxx_
"xxx_"是功能模块涉及的表的表名前缀，比如正在设计会议模块，则使用"meeting_"作为参数。
-
使用截图工具对原型图中的表单进行截图并保存到剪贴板，比如使用微信的截图功能
如果是第一次截图，稍等片刻之后，当前目录下就会生成名为Table_Design.pdm的文件并自动打开，文件打开后如果发现表设计并不完全符合业务需求则可以进行修改。
如果没发现表设计有什么问题，就可以重复截图操作，以便把其它表单对应的表设计追加到Table_Design.pdm中。但是在对另外一张表单进行截图前请先关掉Table_Design.pdm，因为PowerDesigner不允许其它进程修改当前打开的pdm文件。
第一次启动前需要在table-designer.jar包同级目录下创建langchain_config.ini配置文件并进行配置。
补充说明：
本工具基于 Langchain 实现，需要配置LangChain API所需要的基本参数才能让工具正常运行，下面的配置都是针对Langchain接口参数的配置。Langchain封装了多种大模型的接口，调用Langchain的接口相当于调用大模型接口。
-
API密钥 (
api_key):api_key是访问 Langchain API 时必需的认证密钥。目前Langchain支持的大模型列表可以参考https://python.langchain.com/v0.2/docs/integrations/chat/；认证密钥可以在淘宝上购买，淘宝搜索“api”，询问商家是否支持gpt-4o接口即可（如需商家推荐可以私我）。- 示例:
api_key = sk-CGU5t0NcPGVtzRjg6d2091Aa156d44D2B6Fa77AaDa68EaC2
-
提示文本 (
prompt_text):prompt_text配置sql生成规则。把最基本的表设计规范描述清楚即可。- 示例:
prompt_text = 根据描述进行mysql表设计。...
-
角色 (
role):role定义用户在使用API时的角色或者身份。良好的角色说明可以显著提升生成的内容质量。- 示例:
role = 你是一个精通政企系统开发的专家。
-
API基地址 (
api_base):- 大模型都有基本的接口，
api_base是大模型API请求的基础URL地址。 - 示例:
api_base = https://api.xiaoai.plus/v1
- 大模型都有基本的接口，
-
模型名称 (
model_name):model_name指定要使用的Langchain模型的名称。本工具测试使用的是gpt-4o，建议使用gpt-4o，因为别的模型都没有测试过。如果想用其它模型，可能需要二开调试。- 示例:
model_name = gpt-4o
以下是一个完整的配置示例：
[settings]
api_key = sk-CGU5t0NcPGVtzRjg6d2091Aa156d44D2B6Fa77AaDa68EaC2
prompt_text = 根据描述进行mysql表设计。使用下划线命名法，主键id使用varchar(50)类型，主键id名称包含表名并以_id结束；comment使用中文，表和字段都有comment；字段不要使用enum、text类型，适合BOOLEAN类型的用tinyint(1)类型；create table使用if not exists语句；不要create_at、update_at等审计字段；不要外键约束。给出sql语句即可，不需要任何解释。
role = 你是一个精通政企系统开发的专家。
api_base = https://api.xiaoai.plus/v1
model_name = gpt-4o
String[][] columnInfo = {
{"行政区", "ORG_ID", "varchar(50)", null},
{"创建时间", "CREATE_TIME", "datetime", "CURRENT_TIMESTAMP"},
{"更新时间", "UPDATE_TIME", "datetime", "CURRENT_TIMESTAMP"},
{"创建人ID", "CREATE_USER_ID", "varchar(50)", null},
{"更新人ID", "UPDATE_USER_ID", "varchar(50)", null},
{"是否已经删除", "IS_DELETED", "tinyint(1)", "0"}
};
上面是com.jim.tabledesigner.Main#addColumns函数中的代码，对应是审计相关的字段。如果希望定制这部分的内容，需要自行修改这部分的代码。
