🔍 자동 감독 서비스, AutoWatch

---

자사 서비스인 Auto_Watch는 화상공유 플랫폼을 이용한 강의 및 시험에서 야기되는 집중력, 참여도 저하 및 부정행위 등의 문제를 해결하는 목적으로 제공되는 자동 감독 서비스입니다.

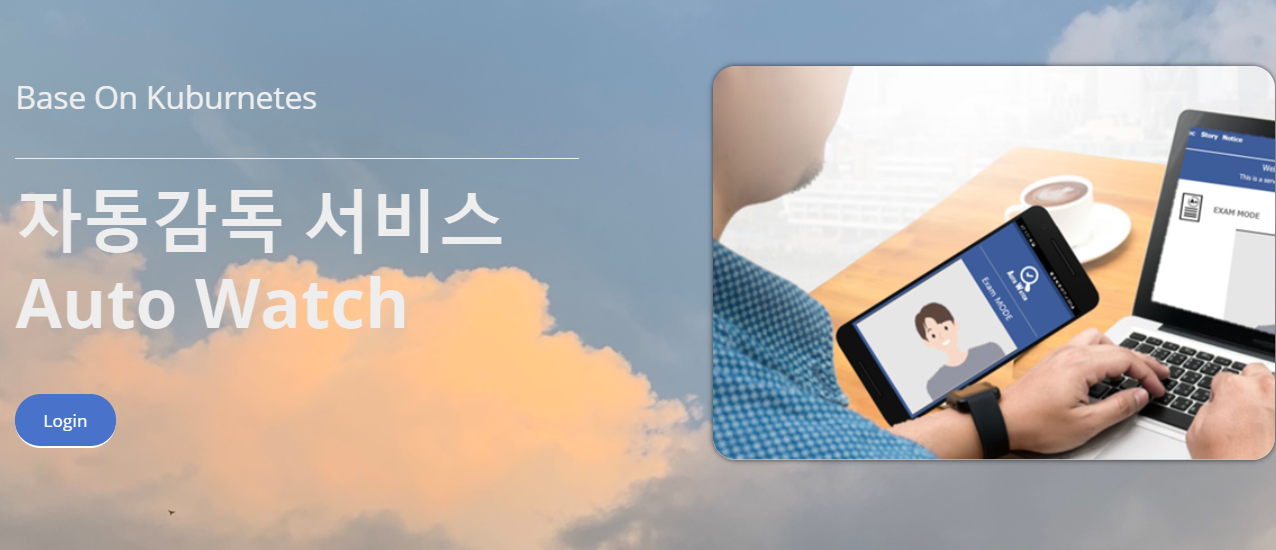

DEMO

---

개발 vlog 사이트 - https://www.youtube.com/watch?v=uV2hKfhYfDs

데모 사이트 - https://118.67.131.138:30000/
(보다 원활한 접속을 위해 https://118.67.131.138:30010/ 에 접속, thisisunsafe 입력 후 입장 바랍니다.)

개발 문서 사이트 - https://spiced-flax-f90.notion.site/36e9c573c45c488bb933613313b14894

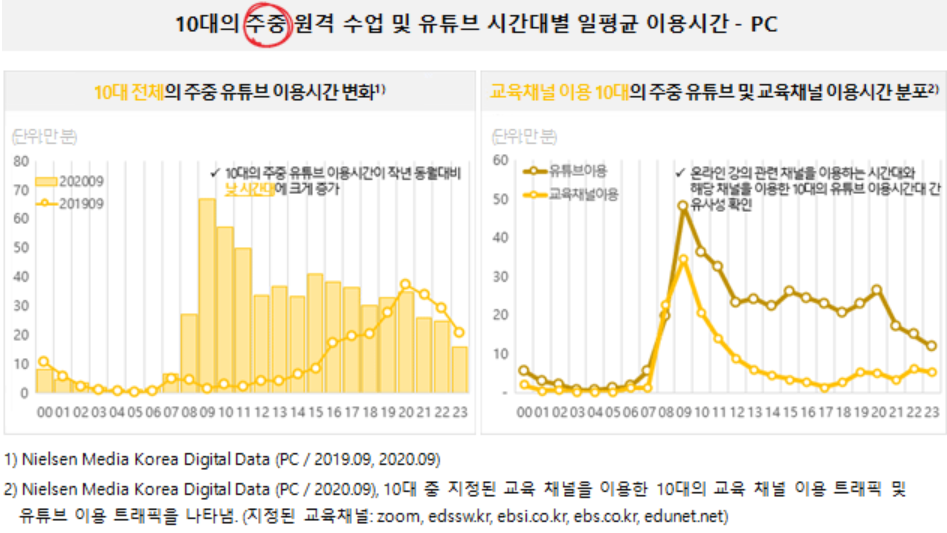

🤷‍ Service Needs

---

코로나 19 확산으로 온라인을 이용한 비대면이 일반화된 언택트 시대를 맞이했습니다.

언택트 교육 문화 → 캠스터디 등장/ 온라인 수업 등장 → 집중력 저하

언택트 시험 문화 → 온라인 시험 등장 → 부정행위

🔑 Core Service Logic

---

화상 공유를 통한

① 시험 감독

② 온라인 수업 및 스터디 감독

부정행위 및 집중력, 참여도 저하 등의 문제를 해결하기 위한 자동 감독 서비스

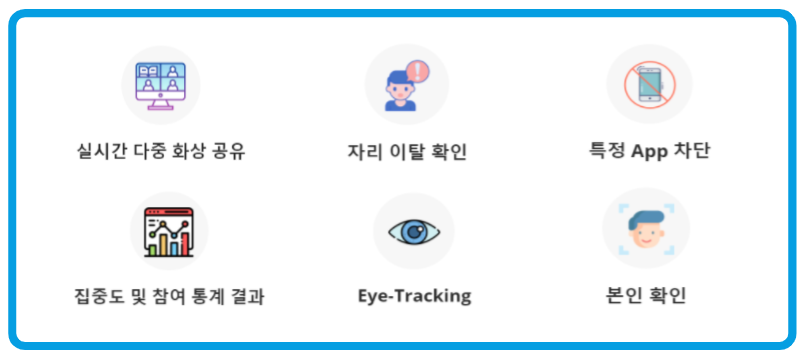

🔥Tech

---

1. Eye-Tracking
2. 자리 이탈 확인
3. 특정 App 차단
4. 본인 확인

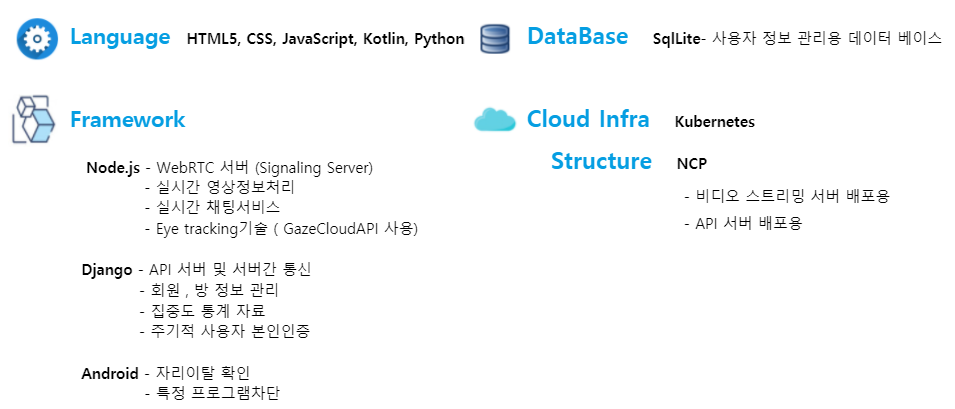

💻 Development Stack

---

👨🏻‍💻Client

---

1. Realtime Client :: WebRTC가 실행되는 React 환경
   Eye-tracking 눈추적 인식 기능 Node.js

2. Android Client :: AndroidStudio 앱 잠금 기능, 사람 인식 기능

👩🏻‍💻Server

---

서버 부하분산을 위해 MSA 도입, 다음과 같은 서버들로 구성

1. Realtime Server :: WebRTC를 위한 시그널링 서버 Node.js
2. Management Server :: 회원 정보 & room 정보 관리 서버 Django
   회원가입, 로그인, 토큰 등의 멤버 정보 관리
   & room 입장, room의 각 멤버의 상태 트래킹하는 서버

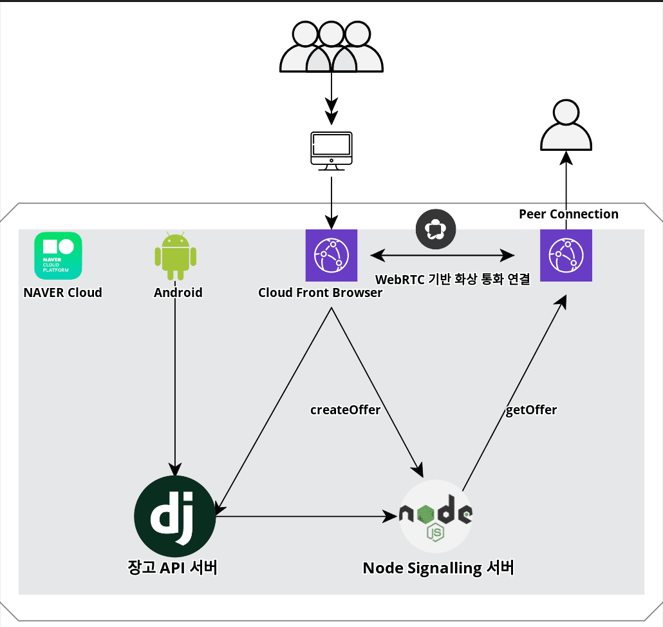

🛠️ Service Architecture

---

🛠️ MSA Architecture

---

🌐API

---

1. WebRTC서버:: 실시간 영상 전송 서버 (socket)

2. WebRTC — Node Adapting Server

   기본 url :: https://118.67.131.138:30010

   POST / 방 입장 시 socket connection 설정 위한 offer 마다의 토큰 제공

   DEL / 방 퇴장 시 socket connection 해제

   POST / Join room id 중복검사 , 방(UserData) 입장

   POST/ offer 요청한 연결, 나를 제외한 전체 사용자에게 연결 요청

   POST / getoffer 요청 받은 연결, 나에게 들어온 연결 요청

   POST /message 실시간 채팅을 위한 연결

   POST / gazealert 실시간 부정행위 알람을 위한 연결

3. ManageServer

   기본 url :: https://118.67.131.138:30000

   POST / → 사용자 아이디 중복 체크 및 비밀번호 재입력 확인 요청

   POST / login → 사용자 아이디 및 비밀번호 요청

   GET / logout → 로그아웃

   POST / makeroom → STUDY/EXAM 모드에 따라 방생성

   POST / makeroom/success → 방 생성 성공 후 방 정보 나열

   POST / enteroom/exam1 → EXAM 모드 앱 차단 여부 요청

   POST / enteroom/exam2 → EXAM 모드 얼굴 인식 확인 요청

   POST / enteroom/exam3 → EXAM 모드 WebRTC 입장 가능 여부 요청

   POST / enteroom/study1 → STUDY 모드 앱 차단 여부 요청

   POST / enteroom/study2 → STUDY 모드 WebRTC 입장 가능 여부 요청

   GET / roomout/int:time/str:mode → mode가 STUDY 일때 해당 사용자의 Analytics에 time이 저장됨

   POST / roomout/int:time/str:mode → App 접근 차단을 해제 하였는지 요청 & mode가 STUDY 일때 저장돤 time, app, person 변수를 바탕으로 level, rate를 측정하고 Analytics 모델에 저장

   GET / roomout/study → session에서 사용자 정보를 가져와 Analytics 모델의 가장 마지막 row를 DB에서 가져와서 집중도 그래프를 그림

   POST / roomout/exam → 시험이 성공적으로 종료 됐는지 요청

   GET / list/room → Room DB에서 사용자 이름으로 만들어진 Room을 QuerySet으로 반환후 list 나타냄

   GET / list/analytics → Analytics DB에서 사용자 이름으로 만들어진 Analytics를 QuerySet으로 반환후 list 나타냄

   POST/ list/analytics/int:pk → Analytics List에서 선택한 QuerySet 객체의

   Primary Key 값과 같은 row를 DB에서 가져와 집중도 그래프를 그려줌

🐾Role

---

@김혜원

• NCP 서버 구축
• kubernetes 사용한 HTTPS 배포
• GazeCloudAPI를 통한 eye-tracking 눈추적 & 방이탈 부정행위 알림
• luxand API를 이용한 Exam방 입장 시 본인확인
• Exam 모드 응시자 명단 엑셀파일 처리

@김준영

• Realtime Client Layout 구축
• WebSocket token을 활용한 peer connection
• 부정행위 실시간 알람기능 구축
• 백엔드 실시간 통신 구축
• Redux 활용한 SettingData(Gaze,마이크 ,비디오 on/off) 및 UserData 상태 관리
• 채팅 및 화상통신 기반 socket.io 통신
• WebSocket token을 활용한 peer connection

@황한식

• django UI/UX 전체 frontend 개발
• django Rest API 설계 및 개발
• Luxand API 얼굴인식을 통한 사용자 인증 기능 개발
• 로그인/회원가입 개발
• 사용자 이미지 변경이 가능한 my page 개발
• Class 생성 및 입장 개발
• 집중도 통계자료 그래프 기능 개발

@김유림

• android 전체 Layout 구축
• SQLite 로그인한 사용자 저장
• study, exam모드 별로 방 생성 (exam모드 생성 시 파일[회원명단] 업로드 필수)
• retrofit 사용하여 서버와 통신
• exam 방 입장시 카메라 촬영 및 이미지 통신
• 안드로이드 NDK + OpenCV를 활용한 사람 인지 기능
• 특정 앱 차단 구현
